Другое оборудование ......Осциллограф DSO QUAD (DS203)

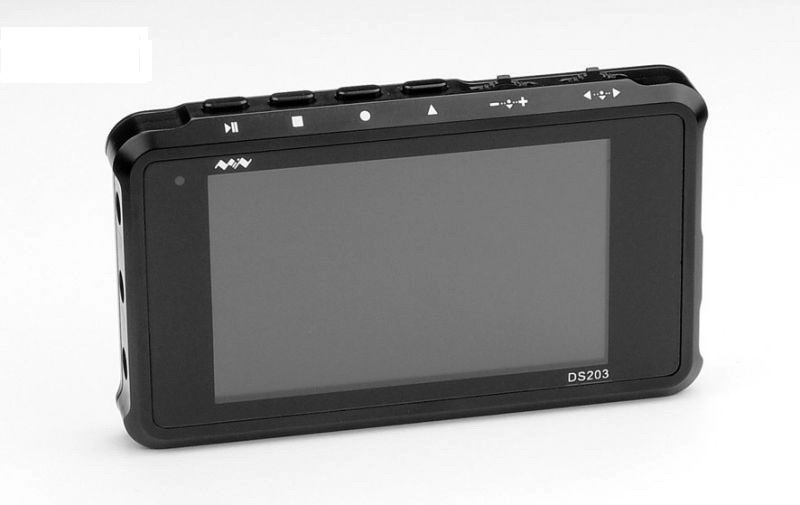

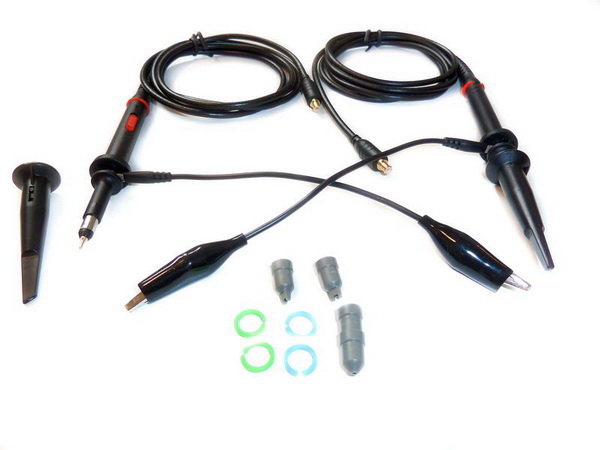

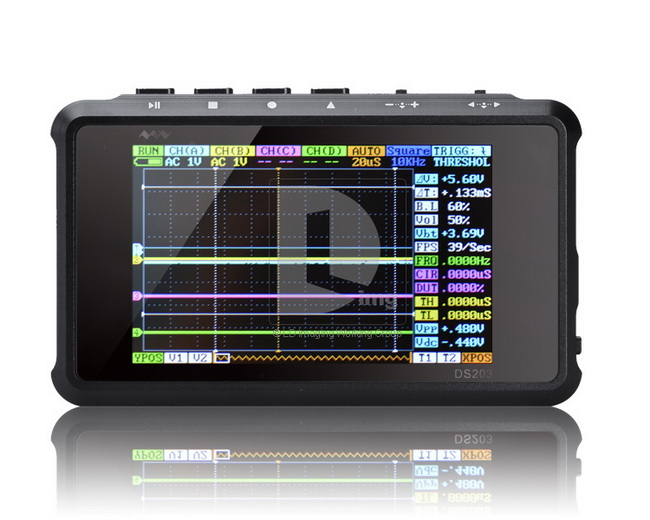

Осциллограф DS203 (DSO 203)– представляет собой портативный 4-х канальный цифровой запоминающий осциллограф.
Осциллограф DS203 (DSO 203) разработан на основе ARM Cortex M3 (STM32VCT6), аналоговая полоса пропускания 72МГц благодаря схемотехнике на основе FPGA и высокоскоростных АЦП. Встроенная Flash-память 2МБ предназначена для сохранения формы измеряемых величин, пользовательских настроек и модернизации прошивки. Помимо функций осциллографа у DSO QUAD есть функция генератора сигналов разнообразной формы. Карманный размер и незначительный вес (80 гр. без батареи) Технические характеристики: • Полоса пропускания: 0 — 72МГц Примечание: Форму сигнала реально смотреть при частоте до 2 MHz. Наличие цифровых импульсов при частоте до 10-12 MHz.• Hardware: CPU - ARM Cortex M3, ADC - AD9288-40 upgradable to AD9288-80, AD9288-100 and also low noise versions AD9218-40, AD9218-60, AD9218-80, AD9218-105, low noise [Upgradable at manufacturing as in OEM/ODM products] • 4 канала: Канал 1 - аналоговый вход CH(A), HIDE Канал 2 - аналоговый вход CH(B), HIDE Канал 3 - цифровой вход CH(C), HIDE Канал 4 - цифровой вход CH(D), HIDE, [CH(A)] + [CH(B)], [CH(A)] – [CH(B)], [CH(C)] & [CH(D)], [CH(C)] ! [CH(D)], FILE_1, FILE_2, FILE_3, FILE_4 • Чувствительность по вертикали (в клетке или на одно деление): 50мВ, 100мВ, 200мВ, 500мВ, 1В, 2В, 5В, 10В (максимальное входное напряжение 80В) • Развертка по горизонтали (в клетке или на одно деление): 1с, 500мс, 200мс, 100мс, 50мс, 20мс, 10мс, 5мс, 2мс, 1мс, 500мкс, 200мкс, 100мкс, 50мкс, 20мкс, 10мкс, 5мкс, 2мкс, 1мкс, 500нс, 200нс, 100нс • Синхронизация (режим развертки): AUTO, NORM, SINGL, SCAN, NONE • Триггер запуска: по каналам A, B, C, D, по фронту, по спаду, по уровню (стандартный логический уровень или выбираемый вручную с помощью курсора) • Частота выборки (дискретизации): до 72MS/s • Разрядность по вертикали: 8-bit • Буфер памяти: 4096 точек (выборок) на канал (8192 точек для одного канала) • Память: внутренний USB disk 2 MB • Автоматические измерения: Vpp (размах), Vdc (средний уровень), RMS (СКЗ напряжения), Max (максимальное напряжение), Min (минимальное напряжение, Vbt (напряжение на аккумуляторе), FPS (частота обновления экрана) • Курсорные измерения: по оси Y - уровень (напряжение), по оси Х - время • Screenshot: сохранение снимков экрана в файл (<1K в формате DAT, 50К в формате BMP) • Генератор сигналов: прямоугольный сигнал от 10 Гц до 8 МГц размахом 2,8 В; “синус”, “треугольник”, “пила” от 10 Гц до 20 кГц размахом 2,8 В • Экран: TFT 3″ 240 × 400 точек • Питание: Li Po аккумулятор 800 mah, зарядка от USB (5V), время зарядки 4 часа • Размер: 98мм x 60мм x 14.5мм • Вес: 80г (без аккумулятора) Комплект поставки: 1 х Осциллограф DS203 (с аккумулятором)2 х Щупа 1 х Mini USB кабель 1 x Чехол для хранения Срок гарантии: 6 месяцев.
Руководство пользователя осциллографа DS203 (DSO 203) RUS - 412 Kb .pdf
|
||||||||
