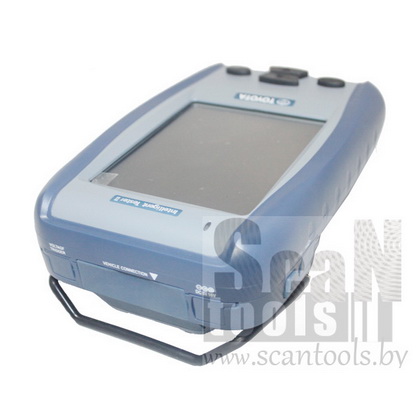

Toyota Intelligent Tester II - дилерская диагностика Toyota, Lexus, Suzuki

Intelligent Tester II предназначен для диагностики дилерского уровня различных электронных систем управления, устанавливаемых на автомобилях Toyota, Lexus и Suzuki . Связь с тестируемой системой осуществляется через цифровую шину диагностического разъёма. Программное обеспечение прибора записано во внутренней флэш - памяти ёмкостью 32 МВ. Обновление программного обеспечения осуществляется посредством перепрограммирования прибора.

Прибор Intelligent Tester II может также выполнять функции цифрового мультиметра и двухканального запоминающего осциллографа. Кроме этого, прибор может использоваться в качестве универсального сканера при диагностике любых автомобилей, поддерживающих обмен данными по протоколам OBD II или EOBD.

В состав комплекса также входит программное обеспечение Intelligent Viewer (I-Viewer) которое устанавливается и работает на персональном компьютере и используется для анализа, хранения и распечатки результатов диагностики проведенной с помощью Intelligent Tester II. Так же с помощью данной программы происходит обновление прибора.

Функции автомобильного диагностического сканера Intelligent Tester II:
Автоматическое определение тестируемого автомобиля
Отображение параметров в реальном времени со всех датчиков и исполнительных механизмов
Отображение ошибок, зафиксированных системой самодиагностики
Активация исполнительных механизмов
Сохранение параметров до и после устранения неисправности
Перепрограммирование электронных блоков управления

Cистемы диагностируемые Intelligent II:
Engine (Двигатель бензиновый и дизельный)
Hybrid Vehicle ECU (Контроллер гибридной силовой установки)
ECT (Автоматическая коробка передач)
Sequental MT (Секвентальная коробка передач)
Toyota Free Tronic (Автоматическое сцепление)
ABS (Антиблокировочная система)
Traction Control (Антипробуксовочная система)
Air Suspension (Пневмоподвеска)
EMS (Подвеска с электронным управлением)
EHPS (Электро-гидравлическая подвеска)
AHC (Активная пневмоподвеска с изменяемой высотой кузова)
EMPS (Электрический усилитель руля)
VGRS (Усилитель руля с переменным отношением)
CCS (Круиз - контроль)
Air Conditioning (Климат-Контроль)
Airbag (Подушки безопасности)
Body (Кузовная электроника);
Body Number 2 (Кузовная электроника 2)
Body Number 3 (Кузовная электроника 3)
Body Number 4 (Кузовная электроника 4)
Body Number 5 (Кузовная электроника 5)
Gateway (Контроллер мультиплексной шины)
TDS (Охранная сигнализация)
Clearance Sonar (Парктроник)
Rain Sensor (Детектор дождя)
Steering Pad (Контроллер рулевой панели)
Security (Система охраны)
Mirror (Система управления зеркалами)
Door (Дверные контроллеры)
Seat (Контроллеры сидений)
Slide Roof (Котроллер сдвижного люка)
Tilt and Telescopic (Контроллер рулевой колонки)
Meter (Электронная комбинация приборов)
Combination Switch Tire Pressure Warning System (Система слежения за давлением в шинах)
Rtrctbl Hardtop (Система управления складной крышей)
Wiper (Контроллер стеклоочистителей)
Stop and Go (Система СТОП/СТАРТ)

Технические характеристики осциллографа:
2 канала
Входное сопротивление 2 Мом
Предел измерения ± 90В
Частотный диапазон измерений 1 кГц - 500 кГц
погрешность измерений ±5%

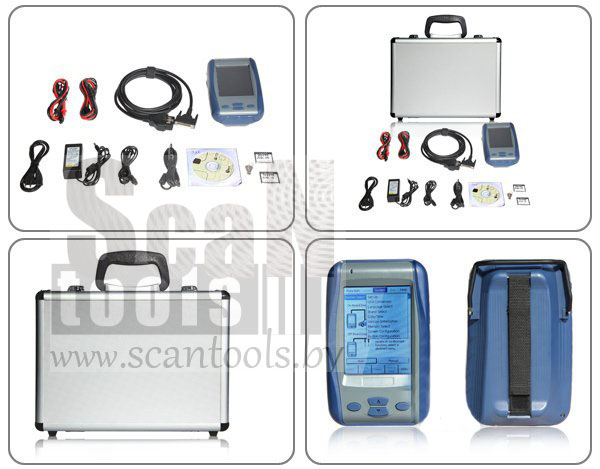

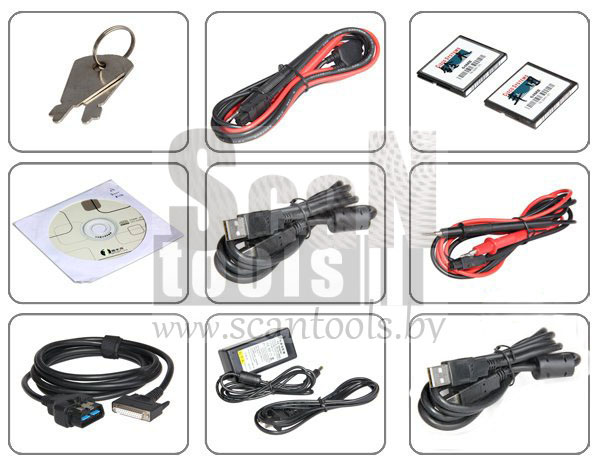

Комплектация прибора Toyota Intelligent II:
Intelligent Tester II основной блок
щуп для измерения напряжения
щуп для осцилографа (2 шт.)
сетевой адатер питания
кабель OBD II
USB кабель для подключения к ПК
программное обеспечение I-Viewer

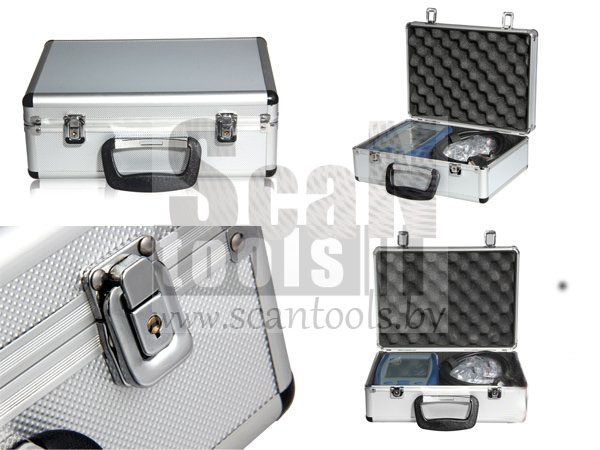

кейс для хранения

Скачать:

Руководство пользователя Toyota IT2. - 6,42 Mb .rar
